熔斷器是經過校準的載流裝置，典型的熔斷器由一個或多個熔體經作為滅弧介質的填充物（諸如硅砂之類）包圍組成。不同區域應用，熔斷器式樣及安裝方式不盡相同，但熔斷器結構構成基本一致，如下所示：

圖1.高壓熔斷器結構組成示意圖

EV/EVP用熔斷器熔體材質

  其中，熔體材質、熔體凹口配置、填充物質及加工質量都影響熔斷器分?jǐn)嘈阅?。目前，【市場?/span>EV/EVP用熔斷器熔體材質以銀為主，熔體形狀在一定程度上可分為帶狀和絲狀兩種，改變截面形狀可顯著改變?nèi)蹟嗥鞯娜蹟嗵匦?。熔斷器外殼主體（材質需具備一定的承壓、耐溫能力）主要采用陶瓷（具有較好的導熱、耐溫性能）或環氧玻纖管（抗彎強度高、低成本）系列。一般選用石英砂（具有良好穩定的物理/化學特性）作為填充物（有效減少Fuse中的氣體間隙），通過填充物提供有效熱傳遞，過流分?jǐn)鄷r(shí)吸收電弧能量（填充物不同的填充方式影響滅弧、分?jǐn)嗄芰Γ?/span>

   在正常情況下，熔斷器承載電流。當發生持續的過流時，熔斷器比填充物將熱量導出更快的速率產生熱量，如果過流持續存在，則熔體凹口將達到其熔點并斷開。過電流越大，熔體熔化得越快，即熔斷器具有反時限電流特性，這也是保護導體和電氣設備的理想特性。

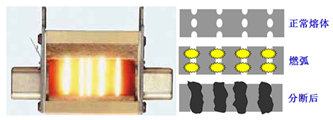

圖2.熔斷器短路過流分?jǐn)嗍疽鈭D

關于EV/EVP熔斷器的詳細信息可以咨詢北京天正恒業電器技術人員。
